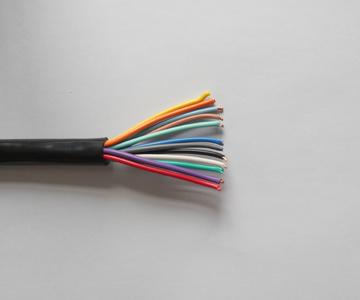

一：DLD-KYY 低煙無鹵控制電纜產品特點及用途
DLD-KYY 低煙無鹵控制電纜適用于交流額定電壓450/750V及以下自動控制或監測系統、電器儀表連接等場合用傳輸線。低煙無鹵聚烯烴具有燃燒時發煙量小，無鹵酸氣體釋放，屬于環保型電纜，適用于對消防具有特殊要求的場合。
二：DLD-KYY 低煙無鹵控制電纜執行標準：GB9330-88
阻燃性能試驗執行GB12666-90標準
三：低煙無鹵控制電纜使用特性
1． 交流額定電壓：U0/U 450/750KV
2． zui高工作溫度：聚氯乙烯（聚乙烯）J緣不超過70℃
交聯聚乙烯J緣90℃
低煙無鹵阻燃聚烯烴70℃
低煙無鹵阻燃交聯聚烯烴90℃和125℃兩種
3． zui低環境溫度：聚氯乙烯護套：固定敷設-40℃，非固定敷設-15℃
4． 電纜安裝敷設溫度應不低于0℃。
5． 電纜允許彎曲半徑：非鎧裝電纜zui小為電纜外徑的6倍
銅帶屏蔽或鋼帶鎧裝電纜zui小為電纜外徑的12倍
四：低煙無鹵控制電纜基本型號及M稱
1．低煙無鹵阻燃聚烯烴J緣和護套控制電纜
|
KYDYD |
銅芯低煙無鹵阻燃聚烯烴J緣和護套控制電纜 |
|
KYDYDR |
銅芯低煙無鹵阻燃聚烯烴J緣和護套控制軟電纜 |
|
KYDYDP |
銅芯低煙無鹵阻燃聚烯烴J緣和護套銅絲編織屏蔽控制電纜 |
|
KYDYDRP |
銅芯低煙無鹵阻燃聚烯烴J緣和護套銅絲編織屏蔽控制軟電纜 |
|
KYDYDP2 |
銅芯低煙無鹵阻燃聚烯烴J緣和護套銅帶屏蔽控制電纜 |
|
KYDYD RP2 |
銅芯低煙無鹵阻燃聚烯烴J緣和護套銅帶屏蔽控制軟電纜 |
|
KYDYD-22 |
銅芯低煙無鹵阻燃聚烯烴J緣和護套鋼帶鎧裝控制電纜 |
|
KYDYDP22 |
銅芯低煙無鹵阻燃聚烯烴J緣和護套銅絲編織屏蔽鋼帶鎧裝控制電纜 |
|
KYDYDP2-22 |
銅芯低煙無鹵阻燃聚烯烴J緣和護套銅帶屏蔽鋼帶鎧裝控制電纜 |
|
注：基本型號中J緣和護套還有YDJ低煙無鹵阻燃交聯聚烯烴 |
|
2．交聯聚乙烯J緣聚氯乙烯護套控制電纜
|
KYJV |
銅芯交聯聚乙烯J緣聚氯乙烯護套控制電纜 |
|
KYJVR |
銅芯交聯聚乙烯J緣聚氯乙烯護套控制軟電纜 |
|
KYJVP |
銅芯交聯聚乙烯J緣銅絲編織屏蔽聚氯乙烯護套控制電纜 |
|
KYJVRP |
銅芯交聯聚乙烯J緣銅絲編織屏蔽聚氯乙烯護套控制軟電纜 |
|
KYJVP2 |
銅芯交聯聚乙烯J緣銅帶屏蔽聚氯乙烯護套控制電纜 |
|
KYJVRP2 |
銅芯交聯聚乙烯J緣銅帶屏蔽聚氯乙烯護套控制軟電纜 |
|
KYJV22 |
銅芯交聯聚乙烯J緣聚氯乙烯護套鋼帶鎧裝控制電纜 |
|
KYJVP22 |
銅芯交聯聚乙烯J緣銅編織屏蔽聚氯乙烯護套鋼帶鎧裝控制電纜 |
|
KYJVP2-22 |
銅芯交聯聚乙烯J緣銅帶屏蔽聚氯乙烯護套鋼帶鎧裝控制電纜 |
3．聚氯乙烯J緣和護套控制電纜
|
KVV |
銅芯聚氯乙烯J緣聚氯乙烯護套控制電纜 |
|
KVVP |
銅芯聚氯乙烯J緣聚氯乙烯護套銅絲編織屏蔽控制電纜 |
|
KVVP2 |
銅芯聚氯乙烯J緣聚氯乙烯護套銅帶屏蔽控制電纜 |
|
KVV22 |
銅芯聚氯乙烯J緣聚氯乙烯護套鋼帶鎧裝控制電纜 |
|
KVVR |
銅芯聚氯乙烯J緣聚氯乙烯護套控制軟電纜 |
|
KVVRP |
銅芯聚氯乙烯J緣聚氯乙烯護套銅絲編織屏蔽控制軟電纜 |
|
KVVP2-22 |
銅芯聚氯乙烯J緣聚氯乙烯護套銅帶屏蔽鋼帶鎧裝控制電纜 |
備注：需要阻燃護套型號前加ZR，導體線芯中銅絲可以采用鍍錫。
五：代號M稱和含義
表2
|
項目 |
代號 |
說明 |
|
阻燃特性 |
ZR |
分A、B、C阻燃 |
|
系列代號 |
K |
控制電纜 |
|
J緣材料 |
V |
聚氯乙烯、阻燃聚氯乙烯 |
|
Y |
聚乙烯 |
|
|
YD |
低煙無鹵聚烯烴（YDJ低煙無鹵交聯聚烯烴） |
|
|
YJ |
交聯聚乙烯 |
|
|
護套材料 |
V |
聚氯乙烯、阻燃聚氯乙烯 |
|
YD |
低煙無鹵聚烯烴 |
|
|
屏蔽材料 |
P |
銅絲編織屏蔽 |
|
P1 |
鍍錫銅絲屏蔽 |
|
|
P2 |
銅帶繞包屏蔽 |
|
|
P3 |
鋁塑繞包屏蔽 |
|
|
鎧裝材料 |
22 |
鋼帶鎧裝聚氯乙烯護套 |
|
23 |
鋼帶鎧裝聚乙烯護套 |
|
|
32 |
鋼絲鎧裝聚氯乙烯護套 |
|
|
33 |
鋼絲鎧裝聚乙烯護套 |
|
|
導體結構 |
A |
單股導體 |
|
B |
7股絞合導體 |
|
|
R |
多股絞合導體 |
六：主要技術指標
1． 成品電纜導體直流電阻（Ω/km.20℃）參照附錄A表3規定。
2． J緣電阻及J緣標稱厚度符合下表規定：
|
標稱截面（mm2） |
J緣標稱厚度（mm） |
J緣電阻（MΩ/KM） |
|
|
20℃ |
70℃ |
||
|
0.5 |
0.6 |
13 |
0.013 |
|
0.75 |
0.6 |
12 |
0.12 |
|
1.0 |
0.6 |
11 |
0.011 |
|
1.5 |
0.7 |
11 |
0.011 |
|
2.5 |
0.8 |
10 |
0.010 |
|
4 |
0.8 |
8.5 |
0.0085 |
|
6 |
0.8 |
7 |
0.0070 |
|
10 |
1.0 |
6.5 |
0.0065 |
3．成品電纜經受交流50HZ3.0KV/5min電壓試驗不擊穿。
