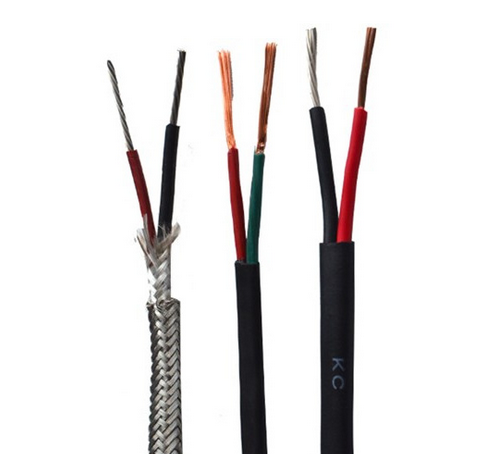

供應熱電偶用補償導線SC、KC、KX、EX、JX、TX、NC（F4
產品詳細介紹
熱電偶用補償導線的作用是來延伸熱電極即移動熱電偶的冷端，與顯示儀表聯接構成測溫系統。本產品采用GB／T 4989-94《熱電偶用補償導線》國家標準(等效采用IEC584-3《熱電偶第三部分—補償導線》國際標準)，絕緣層和護層選用氟塑料，并采用整體連續擠出新工藝，使該產品具有優良的耐酸，堿、耐磨和不燃延之性能，可浸入油水中長期使用。使用溫度—60—205—260℃，屬于當代國際水平。產品主要應用于各種測溫裝置，已被廣泛用于石油、化工、冶金、電力等部門。
型號表示
主要技術指標：
補償導線型號按產品的品種劃分為SC、KC、KX、EX、JX、TX、NC
其中：a)型號個字母與熱電偶的分度號相對應；
b)字母“X”表示延伸型補償導線(型別)；
c)字母“C”表示補償型補償導線(型別)。
注：SC型補償導線可配用R型分度號熱電偶
結構特征、絕緣層、護層材料、使用溫度 使用分類、允差等級、護層著色標志
絕緣層及護層 使用溫度
材料 符號
聚氟乙烯 PVC -25～70℃
-25～105℃
聚全氟乙丙烯 FEP -60～205℃
可溶性聚四氟乙烯 PFA -60～260℃
結絕示意
護層 絕緣層 合金絲 護層 層 合金絲
使用分類 標志 允許登記及護層著色
普通級
一般用 G （黑色） S（灰色）
耐熱用 H （黑色） S（灰色）
產品標號（標記） 補償導線合金絲和絕緣層顏色
配用熱電
偶分度號 一般用（G）
產品標號 耐熱用（H）
產品標號
普通級 （S） 普通級 （S）
S SC-G SC-GS SC-H --
N NC-G NC-GS NC-H NC-HS
K NC-G NC-GS NC-H --
KC2-G KG2-GS KC2-H KC2-HS
KX-G KX-GS KX-H KX-HS
E EX-G EX-GS EX-H EX-HS
J JX-G JX-GS JX-H JX-HS
T TX-G TX-GS TX-H TX-HS
補償號
線型號 配用熱電
偶的分度號 補償導線合金線 絕緣層
著色
正級 負級 正級 負級
SC S(鉑鉻10—鉑) SPC(銅) SNC(銅鎳) 紅 綠
NC N(鎳鉻硅—鎳硅) NPC(鐵) NNC(銅鎳) 紅 黃
KC K(銅—康銅) KPC(銅) KNC(銅鎳) 紅 藍
KX K(鎳鉻—鎳硅) KPX(鎳鉻) KNX(銅鎳) 紅 黑
EX E(鎳鉻—銅鎳) EPX(鎳鉻) ENX(銅鎳) 紅 棕
JX J(鐵—銅鎳) JPX(鐵) JNX(銅鎳) 紅 紫
TX T(銅—銅鎳) TPX(銅) TNX(銅鎳) 紅 白
