WDZB-KYJYP2低煙無鹵屏蔽電纜
一、產品用途
WDZB-KYJYP2低煙無鹵屏蔽電纜適用于交流額定電壓 450/750V 及以下控制、監控回路及保護線路等場合，特別適用于核電站、地鐵、劇院等放心系數要求高的重要場所。
二、產品標準
1 、結構和相關理化性能參照采用 GB9330-88 。
2 、阻燃性能參照采用 GB/T18380.3-2001(A 類、 B 類或 C 類 ) 。
3 、無鹵低煙性能參照采用 GB/T17650.2 ， GB/T17651.2 。
4 、環保性能參照和 EN 71-3 （ A1 ： 2000 ）《特定元素的過境規定（重金屬含量的過境規定）》。
三、型號M稱（見表 1 ）
WDZB-KYJYP2低煙無鹵屏蔽電纜適用于交流額定電壓 450/750V 及以下控制、監控回路及保護線路等場合，特別適用于核電站、地鐵、劇院等放心系數要求高的重要場所。
二、產品標準
1 、結構和相關理化性能參照采用 GB9330-88 。
2 、阻燃性能參照采用 GB/T18380.3-2001(A 類、 B 類或 C 類 ) 。
3 、無鹵低煙性能參照采用 GB/T17650.2 ， GB/T17651.2 。
4 、環保性能參照和 EN 71-3 （ A1 ： 2000 ）《特定元素的過境規定（重金屬含量的過境規定）》。
三、型號M稱（見表 1 ）
|
型號
|
M稱
|
|
WDZA-KYJY
WDZB-KYJY WDZC-KYJY
|
無鹵低煙阻燃 A （ B 、 C ）類環保銅芯化學交聯聚烯烴J緣聚烯烴護套控制電纜
|
|
WDZA-KYJYP
WDZB-KYJYP WDZC-KYJYP |
無鹵低煙阻燃 A （ B 、 C ）類環保銅芯化學交聯聚烯烴J緣聚烯烴護套編織屏蔽控制電纜
|
|
WDZA-KYJYP 2
WDZB-KYJYP 2 WDZC-KYJYP 2 |
無鹵低煙阻燃 A （ B 、 C ）類環保銅芯化學交聯聚烯烴J緣聚烯烴護套銅帶屏蔽控制電纜
|
|
WDZA-KYJY22
WDZB-KYJY22
WDZC-KYJY22
|
無鹵低煙阻燃 A （ B 、 C ）類環保銅芯化學交聯聚烯烴J緣聚烯烴護套鋼帶鎧裝控制電纜
|
|
型號
標稱截面 mm2 |
WDZA-KYJY-HH
WDZB-KYJY-HH WDZC-KYJY-HH |
WDZA-KYJYP-HH
WDZB-KYJYP-HH WDZC-KYJYP-HH |
WDZA-KYJYP 2 -HH
WDZB-KYJYP 2 -HH WDZC-KYJYP 2 -HH |
WDZA-KYJY22-HH
WDZB-KYJY22-HH WDZC-KYJY22-HH |
|
0.75
|
2 ～ 61 芯
|
2 ～ 61 芯
|
4 ～ 61 芯
|
4 ～ 61 芯
|
|
1.0
|
2 ～ 61 芯
|
2 ～ 61 芯
|
4 ～ 61 芯
|
4 ～ 61 芯
|
|
1.5
|
2 ～ 61 芯
|
2 ～ 61 芯
|
4 ～ 61 芯
|
4 ～ 61 芯
|
|
2.5
|
2 ～ 61 芯
|
2 ～ 61 芯
|
4 ～ 61 芯
|
4 ～ 61 芯
|
|
4
|
2 ～ 61 芯
|
2 ～ 14 芯
|
4 ～ 14 芯
|
4 ～ 14 芯
|
|
6
|
2 ～ 61 芯
|
2 ～ 14 芯
|
4 ～ 14 芯
|
4 ～ 14 芯
|
|
10
|
2 ～ 61 芯
|
2 ～ 10 芯
|
4 ～ 10 芯
|
4 ～ 10 芯
|
四、產品規格（見表 2 ）

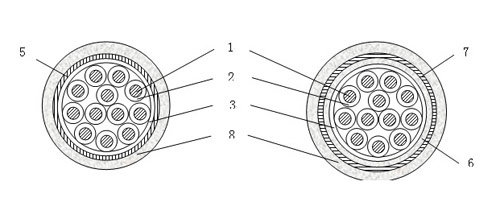

1--- 銅芯導體； 2--- 交聯聚烯烴J緣； 3--- 成纜包帶； 4--- 銅絲編織屏蔽；
5--- 銅帶屏蔽； 6--- 內護層； 7--- 鋼帶鎧裝； 8--- 聚烯烴護套。
六、使用特性
1 、額定電壓為：相電壓 / 線電壓是 450/750V 。
2 、高長期工作溫度不超過 90 ℃ 。
3 、敷設時的環境溫度在 -25 ℃ 及以上。
4 、敷設時的小彎曲半徑：無鎧裝層的電纜，應為電纜外徑的 6 倍；有鎧裝或銅帶屏蔽結構的電纜，應為電纜外徑的 12 倍；有屏蔽結構的電纜，應為電纜外徑的 6 倍。
七、技術性能
1 、導體直流電阻見表 3 。
六、使用特性
1 、額定電壓為：相電壓 / 線電壓是 450/750V 。
2 、高長期工作溫度不超過 90 ℃ 。
3 、敷設時的環境溫度在 -25 ℃ 及以上。
4 、敷設時的小彎曲半徑：無鎧裝層的電纜，應為電纜外徑的 6 倍；有鎧裝或銅帶屏蔽結構的電纜，應為電纜外徑的 12 倍；有屏蔽結構的電纜，應為電纜外徑的 6 倍。
七、技術性能
1 、導體直流電阻見表 3 。
|
標稱截面 mm2
|
0.75
|
1
|
1.5
|
2.5
|
4
|
6
|
10
|
|
20 ℃ 直流電阻
≤Ω /km |
24.5
|
18.1
|
12.1
|
7.41
|
4.61
|
3.08
|
1.83
|
2 、J緣電阻
90 ℃ 時J緣體積電阻率ρ≥ 1011 Ω • cm ；
90 ℃ 時J緣電阻常數 K i ≥ 0.367M Ω• km 。
3 、耐壓試驗
電纜經受 3500V 交流電壓試驗， 5min 內不擊穿。
4 、 燃燒試驗
成束燃燒試驗：通過 GB/T18380.3-2001 規定的成束燃燒試驗（ A 類、 B 類、 C 類）；
燃燒煙密度試驗：透光率 ≥ 60% ；
燃燒氣體腐蝕性試驗： PH 值 ≥ 4.3 ，電導率≤ 10µS/mm 。
5 、J緣熱延伸試驗 （ 200 ℃ ， 0.2MPa ， 15min ）
負荷下伸長率 ≤ 175% ，冷卻后長期變形率 ≤ 25% 。
6 、J緣和護套的力學性能
交聯聚烯烴J緣：原始抗張強度 ≥ 10MPa ；原始斷裂伸長率 ≥125% ；
老化后抗張強度變化率≤± 30% ；老化后斷裂伸長率 ≤±30% 。
聚烯烴護套： 原始抗張強度 ≥ 9MPa ；原始斷裂伸長率 ≥125% ；
老化后抗張強度變化率≤± 30% ；老化后斷裂伸長率 ≤±30% 。
八、產品特點
1 、不含鹵素，也幾乎不含 “鉛、***、***、銻、鎘、鉻、硒、鋇”等八種有毒有害重金屬元素；
2 、成束燃燒試驗可達到 A 類，燃燒時發煙量少，透光率高；
3 、燃燒無腐蝕性氣體產生；
4 、熱穩定性好，壽命長；
5 、良好的耐寒性、耐化學性；
6 、J緣電阻高；
7 、電纜長時間受潮，J緣電阻不會下降。
九、交貨長度
1 、電纜交貨成圈長度為 100m ，成盤長度應不小于 100m ；
2 、允許長度不小于 10m 的短段交貨，其數量不超過交貨總長度的 10% ；
3 、根據雙方的協議，允許任何長度交貨；
4 、長度計量誤差不超過± 0.5% 。
